BCH-1型差動繼電器

1用途
BCH-1型差動繼電器用于兩繞組或三繞組電力變壓器的單相差動保護線路中，作為主保護。
2 結構及基本原理

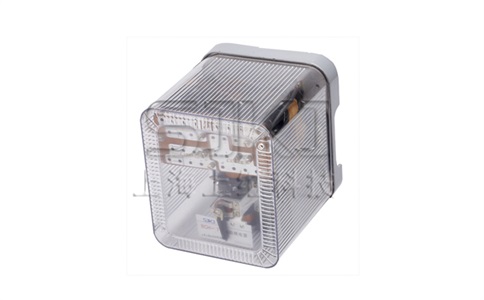

        BCH-1型差動繼電器是將DCD-5 型差動繼電器的機芯裝人這種透明殼體中，透過殼罩可以觀察到繼電器的動作情況，本繼電器是凸出式安裝的繼電器。

        需指出DCD-5 型差動繼電器的原理及技術數據均與BCH-1型差動繼電器相同，,速飽和變流器的鐵芯和線圈數據也完全與BCH-1型的相同。不同之處是DCD-5 型的執行元件用DL-1型電磁機構,而BCH-1型執行元件用DL-11/0.2A 的電流繼電器，主要是兩種元件結構不同,但是兩種執行元件的電氣技術數據是一樣的。

        應該指出，繼電器起始動作安匝可借助電位器在不大的范圍內進行調整，使AWO=60安匝。執行元件的指針應指在銘牌中間的刻度線上進行校驗和檢查，繼電器的工作過程中不能改變銘牌上指針的位置。

 3 主要技術數據
3.1額定電流5A,頻率50HZ。
3.2 無制動時,起始動作安匝AWo=60±4安匝。
3.3 當用于保護三繞組電力變壓器時，其動作電流可在3~12A 的范圍內進行調整(AWo=60)。當用于保護兩繞組電力變壓器時,其動作電流可在1.55~12A 的范圍內進行調整。
3.4 制動系數
繼電器在工作繞組中的動作電流對制動繞組中的電流( 當AWz=280 時)的比值可以改變。
3.4.1對于最大整定動作電流為0.18 以上。
3.4.2 對于3A 的整定動作電流為0.63 以下。
圖3為制動電流與工作電流間在不同的移相角時的AWDZ=(AWz)的制動特性關系曲線，由圖2可以看出制動系數與工作電流和制動電流間移相角的關系不能超過這兩條特性曲線。

 3.5 五倍動作電流時的可靠系數不小于1.35; 二倍動作電流時的可靠系數不小于1.2。
3.6 三倍動作電流時的動作時間不大于35ms。
3.7 繼電器具有一副動合觸點，在直流有感電路中(時間常數為5±0.75ms)且電壓不大于220V,電流不大于2A，觸點斷開容量不小于50W。觸點在此規定負荷條件下，繼電器應可靠動作1000次。
3.8 繼電器的絕緣電阻不小于10MΩ,耐壓試驗交流50Hz.2kV.1min 無絕緣擊穿或閃絡現象。
4 檢查項目和要求
4.1檢查繼電器殼罩及內部元件有無在運輸中的損壞現象，各緊固螺釘不能松動。
4.2 出口執行的檢查
4.2.1主要機械性能
銜鐵不應與兩邊鐵芯相碰，更不能卡死?？蓜酉到y要靈活，游絲平整、間距均勻，各緊固螺釘要擰緊。觸點間隙不小于2mm,動作要有超行程，接觸可靠等要求。
4.2.2 主要電氣性能:
a.動作電壓: 1.5~1.56V;

b.動作電流:220-230mA;

C.返回系數:0.7-0.85。

4.3 無制動時,起始動作安匝檢查

要求起始動作安匝AWo=60±4。在這里應指出，在二次繞組并聯一只47Ω電位器是用來作微調用的。例如一臺差動繼電器起始動作安匝達到56AW，但與標準值60AW還差4AW，這時為了調整60AW，此時可借助電位器來調到60AW，以達到最佳動作安匝值，然后將電位器上面螺帽擰緊。

應該指出，在不加電位器時，起始動作安匝不得不小于56安匝，假如動作安匝調得很低，例如40多安匝，這時要完全依靠電位器來調整到60安匝，那是極其不利的。因此這時使用上的電位器阻值很小，動作值極不穩定，萬一電位器旋動桿松動電阻等于零，會將差動繼電器二次繞組接造成繼電器拒動，這一點務必引起充分的注意。

4.4 工作繞組、平衡繞組及制動繞組正確性檢查。

要求各繞組面板插孔上所標匝數與實際匝數相符合。

4.5 制動繞組與次繞組間無互感檢查。

將10A電流通人全部制動繞組時，測量二次繞組上的感應電壓不應大于40mV。

4.6 制動特性的檢查

在工作電流超前制動電流分別φ=0°、30°、60°、90°時，錄取制動特性曲線，要求所有曲線不超過圖3所示的范圍。

先在制動繞組通入20A制動電流(AWz=280)。

在工作繞組20匝加上平衡繞組19 匝通入6.5A的工作電流(AWDZ=252)。當工作電流超前制動電流φ=0°、30°、60°、90°時,繼電器不應動作。

在上述相同條件下，當工作電流為9.6A(即AWDZ=375)時,繼電器都應動作。

4.7 可靠系數檢查

要求五倍動作電流時的可靠系數不小于1.35;在二倍動作電流時的可靠系數不小于1.2。

4.8 動作時間檢查

要求在三倍動作電流時的動作時間不大于35ms。

4.10 檢查方法

因為BCH-1型是我國最早年生產的差動繼電器，調試和檢驗方法的資料很多，可參考BCH-1成DCD-S 型差動繼電器的調試方法（因為DCD-5 原理和技術數據均與BCH-1型的相同，只不過是殼體不一樣和接線端子作相應的變更),以及水利電力部電力生產司編寫的《保護繼電器檢驗》一書。
