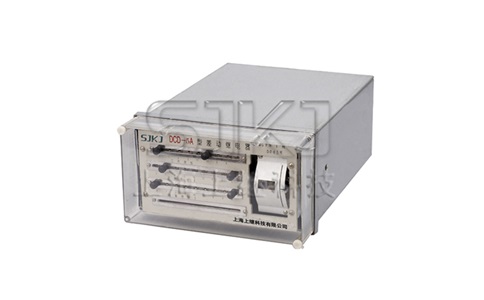

DCD-5型差動繼電器
DCD-5型差動繼電器，用于兩繞組或三繞組電力變壓器的單相差動保護線路中，作為主保護。
DCD-5型繼電器由DL-1型電流繼電器及一個中間速飽和變流器組成。
變流器的導磁系統是一個三柱形鐵芯，在導磁體的中間柱上放置有工作(差動)繞組及平衡繞組和平衡繞組I,二次及制動繞組是均分成兩半，分別繞在兩上邊柱上。
由于存在有平衡繞組(繞組匝數可以每隔一匝調整)，就可以消除變流器變化比系數的誤差。
當在制動繞組中通過短路穿越電流時，變流器的導磁體被飽和,因而在保證同樣制動情況下從次繞組(差動及平衡繞組)到二次繞組的電流變比條件惡化了，二次繞組及制動的兩半是這樣聯接的，使在二次繞組中的電勢是由工作繞組的磁通引起的，為了能改變變流器導磁體飽和的程度，制動繞組的匝數做成是可以改變的。
采用變流器可以同時防止磁化涌流及電力變壓器空載合閘時繼電器的誤動作。
應注意在繼電器工作過程中，不應改變執行元件指針位置，繼電器的起始動作安匝AWo=60±4可借電位器在小范圍內調整。
繼電器有A32K.A32PA32H.A32Q 四種結構。
技術數據
額定電流5A,額定頻率50HZ。
無制動時,繼電器的動作安匝(AWo)等于60±4。
當用于保護三繞組變壓器時繼電器的線路圖可以做到在保護臂上具有大電流(在差動繞組中)從3到12A(當AWo=60)的動作電流的分階調整，此時，在另兩臂中有最大平衡系數，當在差動繞組中整定動作電流最小時，平衡系數大約等于2。
當用于保護兩繞組變壓器時，動作電流可以在1.55 到12A(AW0=60)這樣更細的范圍內調整。
制動系數(繼電器在工作繞組中的動作電流對制動繞組中的電流當AWT=280時的比值)可以改變。
a.對于最大整定動作電流為從0.18以上;
b.對于3A 的整定動作電流為從0.63 向下。
在圖3中示出制動電流與工作電流間有不同的移相角時的AWP=f(AWT)的關系曲線，由圖3可以看出制動系數與工作電流和制動電流間移相角的關系不能超過這兩條特性曲線。
可靠系數(當一次動作電流等于5ICP的繼電器正弦動作電流與當一次動作電流等于ICP的正弦動作電流的比值)不小于1.35。
三倍動作電流時,差動繼電器的動作時間不大于0.035S。
繼電器具有一個動合觸點,在具有電感性負荷的直流電路中(其時間常數為5±0.75ms)且電壓不大于220V,電流小于2A時,觸點的斷開容量不小于50W。
在正常狀態下，當電流為5A,且變流器的制動繞組及平衡繞組在全部匝數接人的情況下，繼電器的單相功率消耗不大于8.5VA( 考慮到制動繞組的全電阻及平衡繞組的有功電阻)。
變流器的工作( 差動及平衡)和制動繞組在正常狀態下可持續通過10A的電流。
介質強度:耐受2000V、50HZ、歷時Imin 交流試驗電壓無擊穿或閃絡現象。
繼電器的重量不大于4kg。
訂貨須知
a.繼電器型號、名稱;
b.訂貨數量。
