一、任務要求

1、識讀精工銑削加工零件圖樣。
2、根據圖樣加工要求準備好工、最、刃具和材料等。
二、基本內容
1、讀圈分析

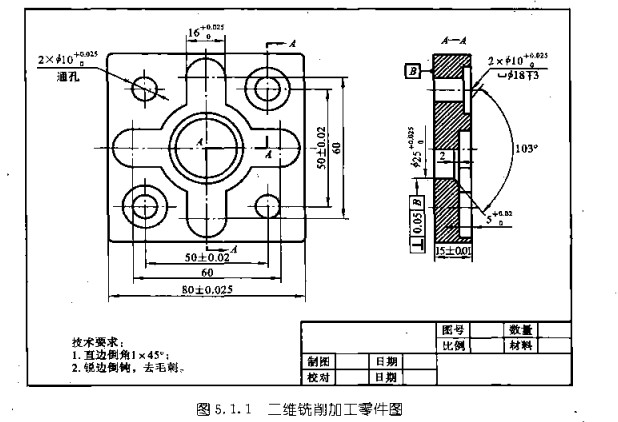

(1)零件形狀分析圖5.1.1是典型的二維銑削加工零件.具備方塊、凹摘、倒角和階梯孔類等特征.

(2)2、尺寸精度分析 該零件主要加工要家為輪廓、成形面和孔。輪廓尺寸精度要求較度要求較高，尺寸公差均為士0.025 mm，這需要合理的工藝設計和正確的操作來保證?？椎奈恢糜幸?，注意使用中心鉆.孔的精度為H7,猜度要求較高，需要先鉆孔再?？讈肀ＷC。
3、形位精度分析 兩個側面和底面成相互垂直的關系，垂直度為0. 05 mm,
4、表面粗糙度分析 零件的側平面及孔璧為Rul. 6 5m,，底平面為Ra3. 2 PM.
5、技術要求分析 直邊倒角1X45'.銳邊倒鈍，去毛刺。
三、精工銑床二維零件加工準備
    使用精工銑床進行加工，加工時間為3h.需準備的器具及材料如下。

1、機床;熬控銑床一臺，精工系統為華中精工鐵削系統HNC-21/22M,
2、夾具:機用平口鉗.
3、量具:游標卡尺(0. 02 mm/0---150 mm).帶表卡尺(0.01 mm/0-150mm);帶表深度尺(0.01 mm/0~ 150 mm);外徑千分尺(0.01 mm/0-25 mm,0.01 mm/25一50mm,0. 01 mm/50-75 mm,0. 01 mm/75一100 mm)。
4、工具:杠桿百分表及表座、尋邊器、平行墊鐵、銅棒.
5、毛坯:材料為45鋼，尺寸為85 mm X85 mmX25 mm.
